б) Задаются видом гипотетической функции распределения и для каждого из r (r=1,2,…) параметров этого распределения находят оценки, причем эти оценки можно определять как по исходным, так и по сгруппированным данным [27].

в) Определяют теоретическую вероятность попадания в каждый из интервалов случайной величины с заданным распределением, параметры которого или известны или оценены в параграфе б) [28].

г) вычисляют число g:

; (4.38)

2. Известно, что для данного критерия согласия случайная величина g при Больших N имеет распределение с - r - 1 степенями свободы, где r - число определенных неизвестных заранее параметров гипотетического распределения, а уменьшения числа степеней свободы еще на единицу объясняется наличием линейного соотношения (4.35) между эмпирическими величинами и N , входящими в расчетную формулу (4.36). Задавшись уравнением значимости q, по таблице -распределений находят критическое значение , причем критическая область определяется неравенством g>==- r – 1;.

3.Сравнивая значения g и и выносят решение о принятии (g <=) или отклонение (g >) рассматриваемой гипотезы о виде функции распределения [27-29].

4.7 Алгоритм контроля отказов ДС при неполной тяге

Алгоритм неполной тяги - представляет собой алгоритм позволяющий моделировать остаточную тягу при отказе одного из реактивных двигателей стабилизации, для отказа типа «не отключение». Остаточная тяга может меняться в пределах: 0%-100%. При 0% тяги, отказ типа «не отключение» переходит в отказ типа «не включение». Пусть P – тяга, а k – коэффициент остаточной тяги, задаваемый в процентах. Тогда в общем случае, при отказе одного из двигателей, тяга имеет вид (4.39) [25, 26]:

(4.39)

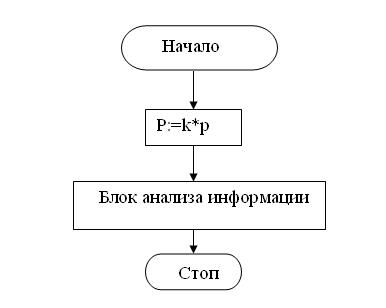

Блок-схема алгоритма имеет вид (Рис. 4.8):

Рис. 4.8 - Блок схема алгоритма неполной тяги

В общем случае коэффициент K носит стохастический характер. Блок анализа информации формирует таблицу включений, для алгоритма стабилизации [25].

При функционировании алгоритма контроля мы находим максимальные опасной продолжительности на каждой базе, после чего варьируем начальные условия в пределах 20%. Формируем выборку. Таким же образом мы варьируем параметров для случаев отказа работы двигателей типа «не отключение» и типа «не включение». Начальные варьируемые условия приведены в таблице 4.2.:

Таблица 4.2



Wx

Wy

Wz

Gx

Gy

Gz

Ix

Iy

Iz

N

1

-0.5

0.5

5

10

1

500

1500

2000

N+

1.2

-0.6

0.6

6

12

1.2

600

1800

2400

N-

0.8

-0.4

0.4

4

8

0.8

400

1200

1600
