Модуль «Информационное ядро» является основной информационным хранилищем учебно-тренировочного программно-методического комплекса, необходим для функционирования всех модулей и подсистем УТПМК, включает электронные модели изделия, процессов, технологической системы, нормативно-техническую документацию, представленную в электронном виде.

Модуль «Обслуживание информационного ядра» обеспечивает возможность ввода принципиально новой (дополнительной) и редактирования уже занесенной в информационное ядро информации по изделию (модернизация, варианты исполнения), процессам функционирования основных систем, содержание этапов подготовки РБ на ТК, средств технологического оснащения ТК РБ.

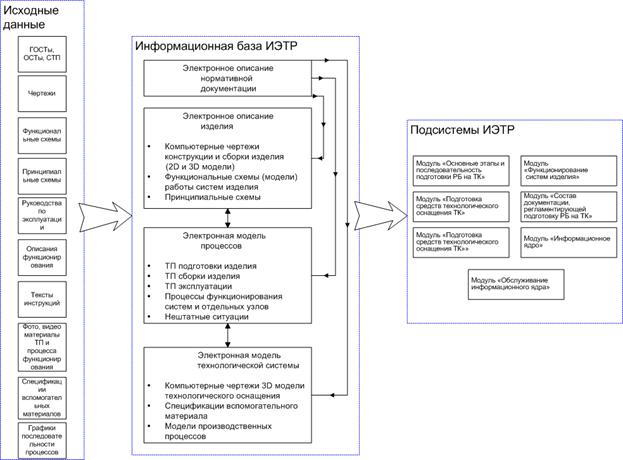

На рис. 2.3. представлена структура программных модулей УТС на основе ИЭТР

Рис. 2.3. Структура разработки ИЭТР

Методика построения отдельных модулей УТС ПМК на основе ИЭТР

По стандартам CALS-технологий основными методами анализа предметной области для разработки информационных моделей являются методологии IDEF0 и IDE1X.

Анализ технологических процессов для определения структуры информации в подсистемах ПМК

Методология моделирования IDEF0 предназначена для функционального анализа процесса с точки зрения CALS.

Основные элементы этой методологии основываются на следующих концепциях:

графическое представление блочного моделирования. Графика блоков и дуг IDEF0-диаграммы отображает функцию в виде блока, а интерфейсы входа/выхода представляются дугами, соответственно входящими в блок и выходящими из него. Взаимодействие блоков друг с другом описываются посредством интерфейсных дуг, выражающих "ограничения", которые в свою очередь определяют, когда и каким образом функции выполняются и управляются;

строгость и точность. Выполнение правил IDEF0 требует достаточной строгости и точности, не накладывая в то же время чрезмерных ограничений на действия аналитика. Правила IDEF0 включают:

ограничение количества блоков на каждом уровне декомпозиции (правило 3-6 блоков);

связность диаграмм (номера блоков);

уникальность меток и наименований (отсутствие повторяющихся имен);

синтаксические правила для графики (блоков и дуг);

разделение входов и управлений (правило определения роли данных).

отделение организации от функции, т.е. исключение влияния организационной структуры на функциональную модель.

Результатом применения методологии IDEF0 является модель, которая состоит из диаграмм, фрагментов текстов и глоссария, имеющих ссылки друг на друга. Диаграммы - главные компоненты модели, все функции и интерфейсы на них представлены как блоки и дуги. Место соединения дуги с блоком определяет тип интерфейса. Управляющая информация входит в блок сверху, в то время как информация, которая подвергается обработке, показана с левой стороны блока, а результаты выхода показаны с правой стороны. Механизм (человек или автоматизированная система), который осуществляет операцию, представляется дугой, входящей в блок снизу

Одной из наиболее важных особенностей методологии IDEF0 является постепенное введение все больших уровней детализации по мере создания диаграмм, отображающих модель.

Построение IDEF0 -модели начинается с представления всей системы в виде простейшей компоненты - одного блока и дуг, изображающих интерфейсы с функциями вне системы. Поскольку единственный блок представляет всю систему как единое целое, имя, указанное в блоке, является общим. Это верно и для интерфейсных дуг - они также представляют полный набор внешних интерфейсов системы в целом.

Затем блок, который представляет систему в качестве единого модуля, детализируется на другой диаграмме с помощью нескольких блоков, соединенных интерфейсными дугами. Эти блоки представляют основные подфункции исходной функции. Данная декомпозиция выявляет полный набор подфункций, каждая из которых представлена как блок, границы которого определены интерфейсными дугами. Каждая из этих подфункций может быть декомпозирована подобным образом для более детального представления.
