Штурмовик СУ-25
Страница 2

Аэродинамическая компоновка штурмовика Су-25 обеспечивает:

- получение высокого аэродинамического качества в крейсерском полете и больших коэффициентов подъемной силы на режимах взлета и посадки, а также на маневрировании;

- благоприятное протекание зависимости продольного момента по углу атаки, что препятствует выходу на большие закритические углы атаки и, тем самым, повышает безопасность полета;

- высокие маневренные характеристики при атаке наземных целей;

- приемлемые характеристики продольной устойчивости и управляемости на всех режимах полета;

- установившийся режим пикирования с углом 30 градусов при скорости 700 км/час.

Высокий уровень аэродинамического качества и несущих свойств обеспечили возможность возвращения самолета с большими повреждениями на аэродром.

КОМПОНОВКА И КОНСТРУКЦИЯ ФЮЗЕЛЯЖА

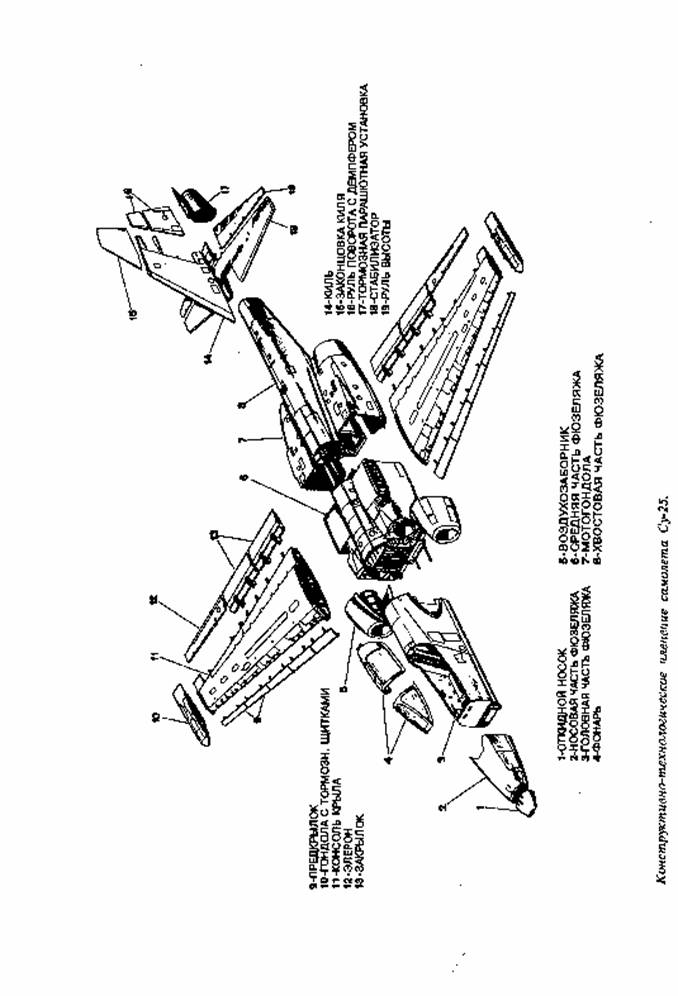

Фюзеляж самолета имеет эллипсовидное сечение, выполнен по схеме полумонокок. Конструкция фюзеляжа сборно-клепанная, с каркасом, состоящим из продольного силового набора - лонжеронов, балок, стрингеров и поперечного силового набора - шпангоутов. Технологически фюзеляж разделяется на следующие основные части:

- головную часть фюзеляжа с откидным носком, откидной частью фонаря, створками передней опоры шасси;

- среднюю часть фюзеляжа со створками главных опор шасси ( к средней части фюзеляжа крепятся воздухозаборники и консоли крыла);

- хвостовую часть фюзеляжа, к которой крепятся вертикальное и горизонтальное оперение.

Контейнер тормозного парашюта представляет собой законцовку хвостовой части фюзеляжа.Эксплутационных разъемов фюзеляж самолета не имеет.

В конструктивно-компановочном плане головную часть самолета можно разделить на следующие отсеки:

-носовую часть фюзеляжа, расположенную перед кабиной и представляющую из себя негерметичный водозащищенный отсек радиоэлектронного оборудования, имеющую сборно-клепную конструкцию и не разъемный стык с кабиной. Для обеспечения доступа к радиоэлектронному оборудования, размещенного в отсеке, на боковых поверхностях носовой части фюзеляжа выполнены быстросъемные люки, а в передней части откидной носок ,который откидывается вверх ,а в закрытом виде фиксируется с помощи направляющих штырей и замков;

кабину с фонарем летчика ,изготовленную из титановых плит, сваренных между собой. В стенках кабины имеются отверстия для прохода коммуникаций и гнезда для такелажных узлов. На полу кабины установлена поперечная балка, воспренемающая нагрузку от узлов крепления подкоса передней опоры шасси. На задней стенки кабины установлены направляющие рельсы кресла. В кабине установлены приборные доски и пульты, органы управления самолетом и двигателем, катапультное кресло летчика. На левом борту самолета установлена откидная подножка, ниша которая имеет коробчатое сечение. Кабина выполнена негерметичной, пылезащищенной с избыточным давлением 0,03-0,05 атмосфер. Плита авиационной титановой брони, из которых сварена кабина имеет толщину от 10 до 24 мм. Потери избыточного давления в кабине сведены до минимум за счет герметизации швов и стыков, уплотнение выходов тяг и трубопроводов; ненадувного уплотняющего шланга по всему периметру разъема на откидной части фонаря;

-фонарь летчика состоит из неподвижной передний и откидной частей. Откидная часть фонаря крепится на фюзеляже с помощью

замков, жестко закрепленных на подфонарной раме и на левом боковом профиле откидной части. закрытия Открытие фонаря производится в ручную. Подвижная часть откидывается при эксплуатации вправо. При аварийном сбросе фонарь откидывается назад.

- негерметичный подкабинный отсек, расположенный между 4-м и 7-м шпангоутами, в котором установлена авиационная пушка калибра 30 мм с патронным ящиком, системой сбора звеньев и выброса стрелянных гильз и размещена встроенная лебедка для подъема и опускания патронного ящика. Пушка установлена на силовой балке, прикрепленной к полу кабины и к передней консольной белке;
