Конфигурация ОК в автономном орбитальном полете, когда раскрыты створки, развернуты радиаторы системы терморегулирования, открыты поля зрения навигационных приборов и обеспечено наблюдение экипажу в сторону ОПГ, показана далее:

Конфигурация ОК в орбитальном полете: 1- базовый блок ОДУ; 2- блоки двигателей управления (левый и правый); 3- полезный груз; 4- радиаторы системы терморегулирования (передние отведены от створок); 5- радиовысотомер-вертикаль; 6- иллюминатор наблюдения за работами в ОПГ; 7- модуль командных приборов; 8- иллюминатор контроля стыковки; 9- звездно-солнечный прибор; 10- переднее остекление; 11- носовой блок двигателей управления; 12- отсек полезного груза; 13- открытые створки ОПГ

Объединенная Двигательная Установка (ОДУ) Объединенная двигательная установка является одной из основных бортовых систем ОК и предназначена для выполнения всех динамических операций в полете. В штатном (безаварийном) полете двигатели ОДУ обеспечивают стабилизацию ОК в связке с РН (с момента включения II ступени), разделение ОК и РН, довыведение ОК на рабочую орбиту (двумя импульсами), стабилизацию и ориентацию ОК, орбитальное маневрирование, сближение и стыковку с другими КА, торможение, сход с орбиты и управление спуском. В нештатных ситуациях, т.е. при авариях на активном участке, двигатели ОДУ используются в первую очередь для ускоренной выработки топлива перед отделением от РН (скорость до 70 кг/с) с целью восстановления необходимой центровки ОК (топливо может вырабатываться и после отделения от РН). В случае экстренного отделения предусматривается срабатывание специальных пороховых двигателей ОДУ. Кроме чисто динамических задач ОДУ как бортовая система обеспечивает тепловое саморегулирование, самоконтроль и аппаратурное самообеспечение, огневые проверки, связь ОК с наземными системами, а также интеграцию с системой электропитания по хранению и подаче жидкого кислорода.

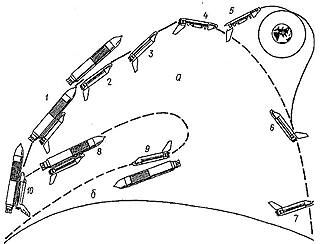

Функционирование ОДУ в штатной (а) и в нештатных (б) ситуациях: 1- стабилизация связки ОК-РН; 2- разделение ОК и РН; 3- довыведкние на опорную орбиту; 4- динамические операции реактивной системы управления (РСУ) - ориентация, стабилизация, стыковка и т.п.); 5- орбитальное маневрирование; 6- сход с орбиты; 7- управление спуском; 8- экстренное отделение ОК от РН в нештатной ситуации, а также резервная возможность включения ОДУ на активном участке (для использования свободного объема баков); 9- выработка топлива при аварийном возвращении; 10- аварийное разделение ОК и РН и управление спуском

Впервые в мировой практике для двигательной установки КА используется криогенный окислитель - жидкий кислород и горючее - некриогенный синтетический углеводород синтин с повышенной эффективностью. Применение этого экологически чистого топлива повысило удельный импульс двигателей, но потребовало внедрения на ОК элементов криогенной техники, поскольку кислород хранится и заправляется в жидком состоянии (температура кипения -183 С). Особенностью является и то, что в управляющие двигатели кислород подается в газообразном состоянии в отличии от двигателей ориентации, работающих на жидком кислороде. В состав ОДУ входят:

• два двигателя орбитального маневрирования с тягой по 90 кН, пустотным удельным импульсом тяги 362с и с числом включений до 5000 за полет;
• 38 управляющих двигателей с тягой по 4 кН, удельным импульсом тяги 275 .295с (в зависимости от назначения) и числом включений до 2000 за полет;
• восемь двигателей точной ориентации с тягой по 200Н, удельным импульсом 265с и с числом включений до 5000 за полет;
• четыре твердотопливных двигателя экстренного отделения с тягой по 28 кН и суммарным импульсом тяги по 35 кН с.

Двигатели ОДУ на ОК размещаются с учетом решаемых ими задач. Так, двигатели управления, расположенные в носовой и хвостовой частях фюзеляжа, обеспечивают координатные перемещения ОК по всем осям и управление его положением в простанстве. Работу жидкостных ракетных двигателей и подачу в них топлива обеспечивают:

• топливные баки (основные, вспомогательные и дополнительные) со средствами наддува, заправки, термостатирования, забора жидкости в невесомости и т.п.;
• средства подачи компонентов топлива к двигателям управления, включая средства газификации жидкого кислорода;
• средства поддержания температурного режима окислителя и горючего, а также элементов конструкции;
• топливная и газовая арматура и трубопроводы;
• приборы, датчики и кабели систем управления и бортовых измерений.

Основные проектные решения были найдены на базе следующих принципиальных положений:

• размещение всего запаса жидкого кислорода для маршевых и управляющих двигателей и его хранение в едином теплоизолированном баке при низком давлении (использование глубоко охлажденного до -210 С кислорода и активных средств его перемешивания позволило избежать потерь на испарение в полете в течение 15 .20 сут без применения холодильной машины);
• питание двигателей управления газифицированным кислородом, получаемым в специальном газогенераторе (газификаторе) при сжиганиии в кислороде небольшой доли горючего;
• забор жидких топливных компонентов в условиях, близких к невесомости, с помощью специальных заборных устройств на базе мелкоячеистых (капиллярных) сетчатых блоков, расположенных в нижних частях баков;
• применение в двигателях управления электрического зажигания, охлаждения газообразным кислородом и избыточного содержания кислорода в камере для исключения образования сажи;
• увеличение мощности маршевого двигателя (тяга 90 кН), что позволяет использовать его для ускоренной выработки топлива в нештатных ситуациях, а в перспективе - для повышения общей эффективности многоразовой космической системы за счет включения на активном участке;
• поддержание теплового режима ОДУ в нормальном диапазоне собственными средствами (практически автономно от системы обеспечения теплового режима) за счет циркуляции горючего в теплообменном контуре, включающим основной бак;
• совмещение профилактической послеполетной очистки внутренних полостей ОДУ с огневыми контрольными испытаниями на технологическом горючем (бензине), проводимыми при межполетном обслуживании;
• интеграция ОДУ со смежными системами, в частности с системой электропитания, по средствам подачи и хранения жидкого кислорода;
• использование при длительных (до 30 сут) полетах микрокриогенной холодильной машины с минимальным электропотреблением;
• включение в состав ОДУ устройств связи со стартовым комплексом, а также элементов смежных систем и конструкций.
