Разработка алгоритмов контроля и диагностики системы управления ориентацией космического аппарата
Страница 56

Продолжение ПРИЛОЖЕНИЯ А

Коэффициенты AZ

0.0000000344

0.000000439,

0.0

0.00000000906

-0.0000000344

0.000000439,

0.0

0.00000000906

-0.0000000344

0.000000439,

0.0

0.00000000906

0.0000000344

0.000000439,

0.0

0.00000000906

0.0000000344

-0.000000202,

0.0

0.00000000906

-0.0000000344

-0.000000202,

0.0

0.00000000906

-0.0000000344

-0.000000202,

0.0

0.00000000906

0.0000000344

-0.000000202,

0.0

0.00000000906

ПРИЛОЖЕНИЕ Б

Результаты моделирования СУО

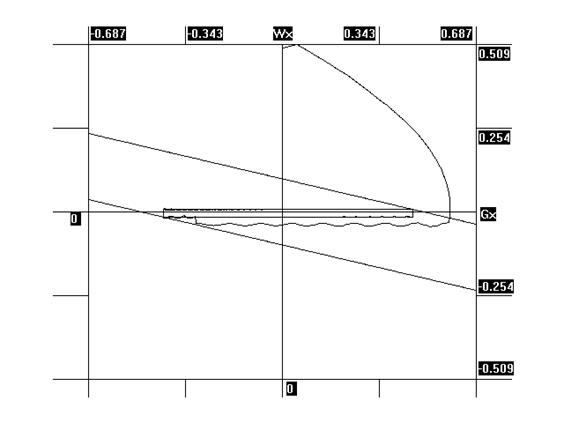

Рисунок Б.1 – Фазовый портрет, соответствующий процессу стабилизации с НУ 1-ого варианта табл. 5.1 в канале X.

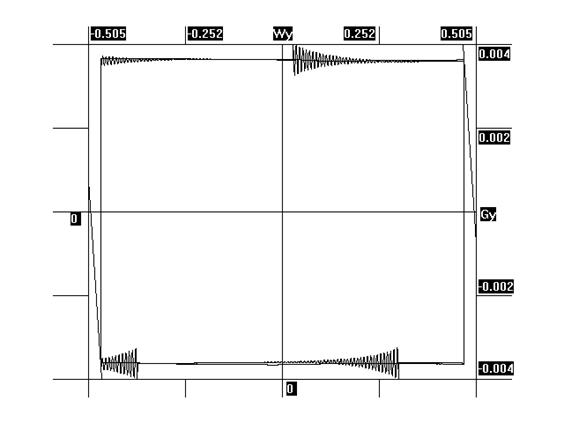

Рисунок Б.2 – Фазовый портрет, соответствующий процессу стабилизации с НУ 1-ого варианта табл. 5.1 в канале Y.

Продолжение ПРИЛОЖЕНИЯ Б

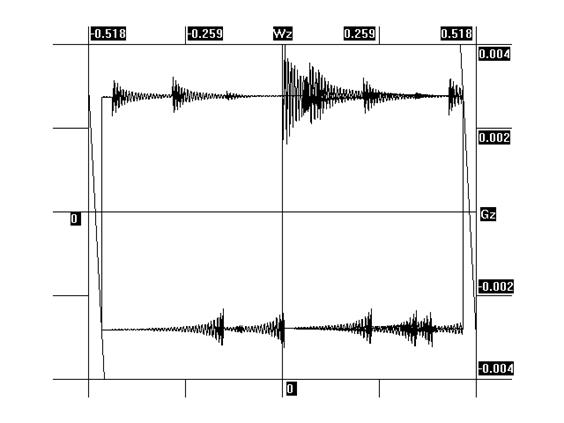

Рисунок Б.3 – Фазовый портрет, соответствующий процессу стабилизации с НУ 1-ого варианта табл. 5.1 в канале Z.

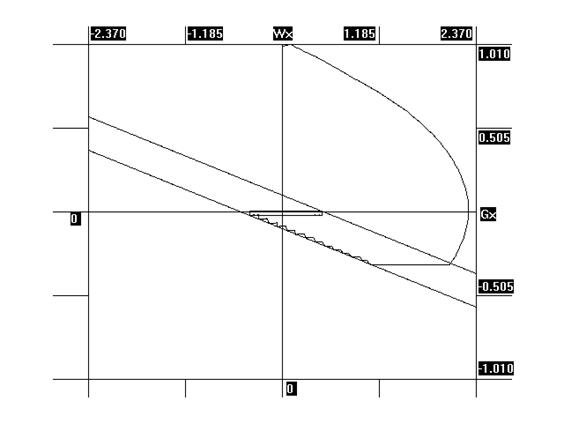

Рисунок Б.4 – Фазовый портрет, соответствующий процессу стабилизации с НУ 2-ого варианта табл. 5.1 в канале X

Продолжение ПРИЛОЖЕНИЯ Б

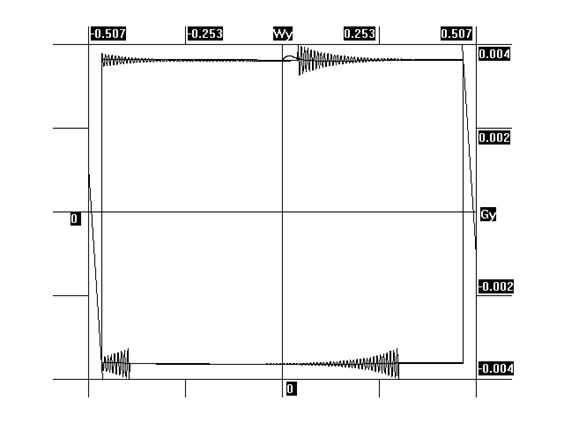

Рисунок Б.5 – Фазовый портрет, соответствующий процессу стабилизации с НУ 2-ого варианта табл. 5.1 в канале Y

.

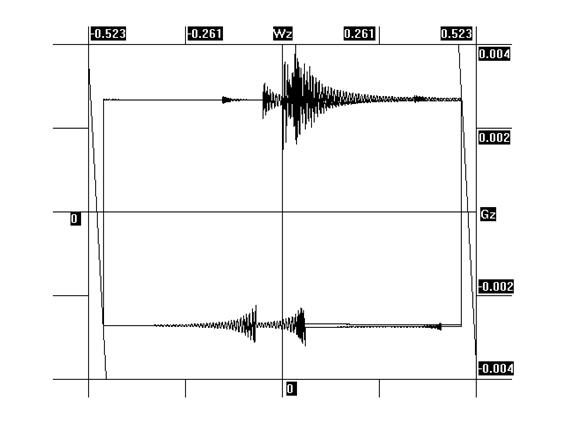

Рисунок Б.6 – Фазовый портрет, соответствующий процессу стабилизации с НУ 2-ого варианта табл. 5.1 в канале Z

Продолжение ПРИЛОЖЕНИЯ Б

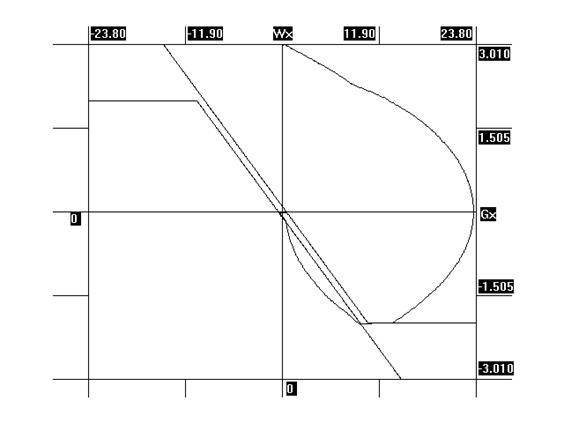

Рисунок Б.7 – Фазовый портрет, соответствующий процессу стабилизации с НУ 3-ого варианта табл. 5.1 в канале X

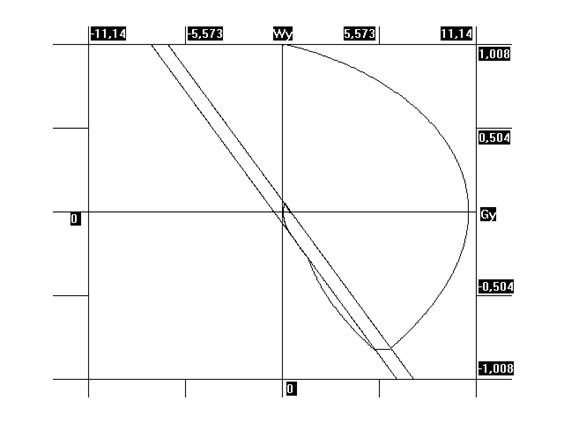

Рисунок Б.8 – Фазовый портрет, соответствующий процессу стабилизации с НУ 3-ого варианта табл. 5.1 в канале Y
