ТЯЖЁЛЫЙ СТРАТЕГИЧЕСКИЙ БОМБАРДИРОВЩИК B-1 "Lancer"

Предназначен для решения задач прорыва ПВО противника с ядерным оружием на борту, доставки крылатых ракет и демонстрации военной силы в глобальном масштабе.

В 1965 г. началась разработка проекта усовершенствованного пилотируемого стратегического бомбардировщика. С 1985 г. начинается поставка ВВС США серийных стратегических бомбардировщиков В-1В.

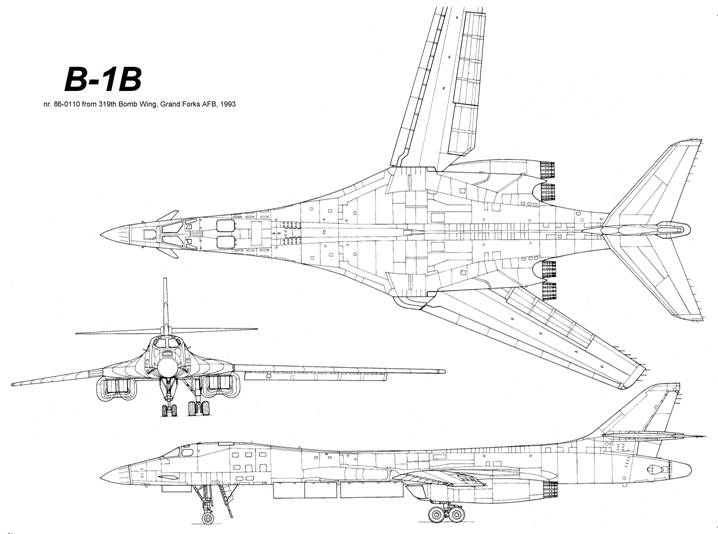

Самолет В-1В имеет интегральную аэродинамическую схему, низкорасположенное крыло изменяемой стреловидности, высокорасположенное горизонтальное оперение и четыре двигателя, крепящиеся попарно под неподвижной частью крыла. В конструкции в основном применяются алюминиевые сплавы, титан и композиционные материалы. Установлено кессонное крыло двухлонжеронной конструкции.

Фюзеляж типа полумонокок, состоит из пяти основных секций. Конструкция безопасно повреждаемая, отличается большой плотностью размещения шпангоутов и лонжеронов. Наружная обшивка фюзеляжа и внутренние элементы конструкции выполнены в основном из алюминиевых сплавов.

Основные стойки шасси имеют по четыре колеса и убираются в фюзеляж, носовая стойка с двумя колесами - вперед. Автоматическая система управления полетом необратимая, бустерная, с четырехкратным резервированием, с гидравлическими приводами и системой повышения устойчивости и управляемости.

Самолет В-1В оснащен четырьмя двигателями F101-GE-102 со статической взлетной тягой по 13 950 кгс.

Экипаж самолета В-1В (как и исходного самолета В-1А) состоит из четырех человек: двух летчиков и двух операторов бортовых систем. Для каждого члена экипажа устанавливается катапультное сиденье. Вход в кабину через откидывающуюся вниз дверь за передней стойкой шасси со встроенным трапом.

Радиоэлектронное оборудование самолета разделено на: комплекс оборонительного и комплекс наступательного РЭО.

Основными компонентами комплекса наступательного оборудования самолета В-1В являются: многофункциональная РЛС АРЦ-164; ИНС SKN-2440; доплеровский измеритель скорости AN/APN-218; блоки управления электронным оборудованием фирмы IBM; модифицированная астроинерциальная навигационная система высокой точности NAS-26; аппаратура отображения данных наступательной системы; электронные блоки отображения данных на ЭЛТ; блок передачи данных для сбора и хранения данных о боевой задаче и полетных данных.

Основу комплекса оборонительного оборудования составляет система AN/ALQ-161, обеспечивающая автоматическое обнаружение, опознавание и противодействие РЛС противника.

Бомбардировщик В-1В оснащен ИК ловушками типа MJU-23/B, предназначенными для защиты самолета от УР класса "воздух-воздух" и зенитных ракет с ИК системами наведения. Ловушки отстреливаются вверх от самолета, поскольку считается, что при прорыве системы ПВО бомбардировщик будет совершать полет на малых высотах, и в этом случае отстрел ловушек вниз не эффективен.

Тактико-технические характеристики

Экипаж, чел. 4

Скорость, км/ч

максимальная 10 км 1330

максимальная 3 км 965

Практический потолок, м. 15240

Дальность, км.

перегоночная 12000 Масса, кг.

максимальная 216370

пустого самолета 87090 Габариты самолета, м.

размах крыльев 41,67/23,84

длина 44,81

высота 10,62 Двигатели 4хТРДДФ General Electric F101-GE-102

Основным оружием В-1В являются УР СРЭМ класса "воздух-земля" и ядерные бомбы В81 и В83. В-1В может нести до 24 УР AGM-131, СРЭМ-2 или ядерных бомб, размещаемых в трех бомбоотсеках по восемь единиц на роторных пусковых установках. Обычным вариантом считается подвеска 16 единиц оружия (в двух передних бомбоотсеках).
