САМОЛЕТНЫЕ СВЯЗНЫЕ РАДИОСТАНЦИИ

1. Назначение:

Бортовые связные радиостанции предназначены для обеспечения связи экипажа с наземными командно-диспетчерскими пунктами как на малых (яв­ляются резервными для командных PC), так и на больших расстояниях (до не­скольких тысяч километров). Связные PC работают в диапазоне волн 2 .24 МГц и обеспечивают:

симплексную связь телефонную (в режимах амплитудной модуляции и од­нополосной модуляции);

телеграфную (в режимах амплитудной модуляции AT, частотной модуля­ции ЧТ).

Перестройка каналов в рабочем диапазоне частот — дискретная. Малый шаг сетки частот PC обеспечивает достаточно точную настройку на частоты наземных PC, что позволяет осуществлять связь бортовых PC со всеми типа­ми наземных PC. PC обеспечивают симплексную телефонную и телеграфную связь. При использовании телеграфной модуляции (применяется амплитуд­ная и частотная телеграфия) дальность связи возрастает.

Применяются следующие типы связных PC: на ВС — «Микрон», «Карат» (на ВС местных воздушных линий). В настоящее время широко используется также радиостанция «Ядро».

2. Структурная схема бортовой PC :

Содержит следующие типовые узлы (рис. 1): антенну А, приемопередатчик Прм — Прд, блок питания БП, пульты непосредственного и дистанционного управления ПУ, устройство настройки и контроля УНК и оконечные устройства - микрофон (Мкф) и телефон (Тлф). Приемо-передатчик состоит из генератора передающего и приемного каналов.

Рис. 1. Структурная схема бортовой радиостанции

передатчика

Передающий канал образуют генератор Г, передатчик Прд, антенный переключатель АП, антенна А (рис. 2).

Рис. 2. Структурная схема приемо-передатчика

Приемный канал образуют антенна, АП и Прм.

Трансиверная схема построения PC использует при приеме и передаче одни и те же функциональные узлы — генератор, АП и антенну.

Генератор обеспечивает получение высокостабильных (как по частоте, так и по амплитуде) колебаний, работает в автоколебательном режиме на од­ной частоте, преобразуя энергию постоянного тока блока питания в энергию электрических колебаний переменного тока нужной частоты. В передатчике такой генератор называется задающим, в приемнике — гетеродином. Высокая стабильность частоты генератора обеспечивается применением в его схеме кварцевой стабилизации.

3. Структурная схема приемника (рис. 3):

Структурная схема супергетеродинного приемника приведена на рис. 3, на рис. 3.1б, в, г, д, е, ж изображены спектры колебаний на выходе каждого каскада. Представляющий интерес радиосиг­нал с выхода антенны (рис. 3.1б) выделяется, отфильтровывается входной цепью (рис. 3.1в) и поступает на преобразователь, а на входе преобразователя появляется модулированный радиосигнал с несущей промежуточной частотой (рис. 3.1г). Этот радиосигнал усиливается усилителем промежуточной частоты (УПЧ) (рис. 3.1д), детектируется, в результате чего получается низкоча­стотный управляющий сигнал (рис. 3.1е). Управляющий сигнал усиливается усилителем звуковой частоты (УЗЧ) (рис. 3.1ж) и по­ступает в громкоговоритель.

Рис. 3. Структурная схема приемника супергетеродинного типа

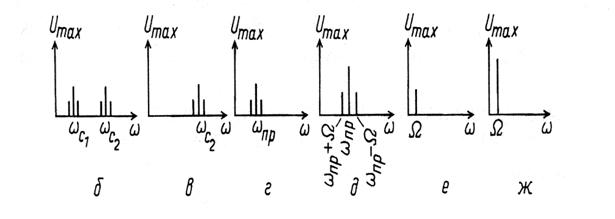

Рис. 3.1. Спектры колебаний

3.1. Преобразователи частоты:

Преобразователем частоты в супергетеродинном прием­нике называют устройство, осуществляющее преобразование не­сущей радиочастоты принимаемого сигнала в несущую проме­жуточную частоту без изменения модуляции сигнала, т. е. назначением преобразователя частоты является перенос спек­тра радиосигнала из одной об­ласти частот в другую. Про­межуточная частота может быть как выше радиочастоты, так и ниже. Это обусловлено удобством реализации процессов фильтрации и других операций обработки сигнала.
