Содержание

1. Индукционная поверхностная закалка

1.1 Общие сведения об индукционном нагреве

1.2 Исходные данные и задача расчета

1.3 Расчет параметров

2. Упрочнение деталей поверхностным пластическим деформированием

2.1 Общие сведения

2.2 Исходные данные и задача расчета

2.3 Расчет параметров дробеударного упрочнения резьбы

2.4 Расчет параметров алмазного выглаживания цилиндрической

поверхности

3. Список использованных источников

1. Индукционная поверхностная закалка

1.1 Общие сведения об индукционном нагреве

В основе метода лежат два физических закона: закон электромагнитной индукции Фарадея (возникновение индукционных токов в проводнике, который находится в переменном магнитном поле); и закон Джоуля-Ленца (нагрев проводников электрическом током).

Закона электромагнитной индукции: ЭДС индукции в замкнутом контуре пропорциональна скорости изменения магнитного потока через поверхность, ограниченную контуром.

Закон Джоуля–Ленца: Если на участке цепи под действием электрического поля не совершается механическая работа и не происходят химические превращения веществ, то работа электрического поля приводит только к нагреванию проводника. При этом работа электрического тока равна количеству теплоты, выделяемому проводником с током: .

1.2 Исходные данные и задача расчета

Диаметр заготовки =50 мм.

Длина заготовки подвергаемой закалке =50 мм.

Материал детали: Углеродистая сталь 12Х2Н4А

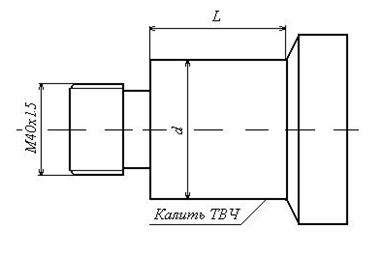

Рис.1 Эскиз детали

Характеристики материалов:

Плотность стали

Удельная теплоемкость

Теплопроводность

Температуропроводность =20

Удельное электрическое сопротивление =1.2

Характеристики индуктора:

Число витков

Покрытие Ан.Окс.100 из.

- сплав (АМГ6)

Удельное электрическое сопротивление (АМГ6)

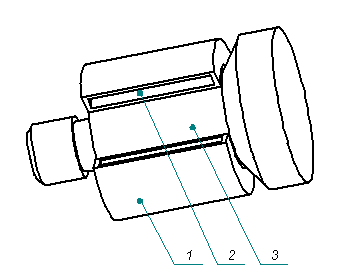

Рис.2. Индуктора с деталью

1- индуктор; 2- канал для протока воды; 3-деталь

Температурный режим:

Температура поверхности

Минимальная

Скорость нагрева

Задача расчета:

- Расчитать глубину закаленного слоя на частотах
